TB-BT133020
摘要：床身、立柱、滑座、工作臺和主軸箱等大件采用優質鑄鐵件，二次時效處理。機床總體結構設計采用FEA有限元分析、優化技術，剛性好。
TB-BT133020
剛性好,精度高,操作方便,安全可靠
分類：鏜床加工中心
發布： 2024-10-08 14:35:51
華南區域：15908770527（黃經理）
華東區域：15908770466（宋經理）
華北區域：15908770357（王經理）
西南區域：15908770531（單經理）
產品亮點
- 床身、立柱、滑座、工作臺和主軸箱等大件采用優質鑄鐵件，二次時效處理。機床總體結構設計采用FEA有限元分析、優化技術，剛性好。
- X、Y、Z三個直線軸采用滾滑復合導軌結構，滾動體接觸面裝有鑲鋼導軌，鑲鋼導軌嵌于大件導軌面，與大件導軌面一次磨削加工。
- 采用空心主軸和鏜軸兩層結構。鏜軸內部松拉刀結構采用進口碟形彈簧夾緊，液壓松開，刀具更換便捷可靠。鏜軸材料選用二次電渣重熔氮化鋼38CrMoAlA，硬度高、剛性好、耐用。
- 鏜軸回轉運動采用交流主軸異步電機驅動，經齒輪副驅動空心主軸，帶動鏜軸實現回轉運動。主變速箱采用高、低兩檔液壓變速，變速范圍寬、主軸轉速高、功率損失小、輸出扭矩大。
適用范圍
一次裝夾完成鉆孔、擴孔、鏜孔、切溝槽以及平面等銑削加工;用輪廓控制方法銑削斜面、框形平面、大孔端面、兩維、三維曲面及內外螺紋。回轉工作臺連續分度功能，可持續多角度加工工件?？蛇x配多種功能附件，擴大加工范圍、提高加工效率。機床剛性好、精度高、操作方便、安全可靠，是重型機械、工程機械、機車車輛、礦山設備、大型電機、水輪機、汽輪機、船舶、鋼鐵、軍工、核電、環保等機械加工領域優選加工設備。

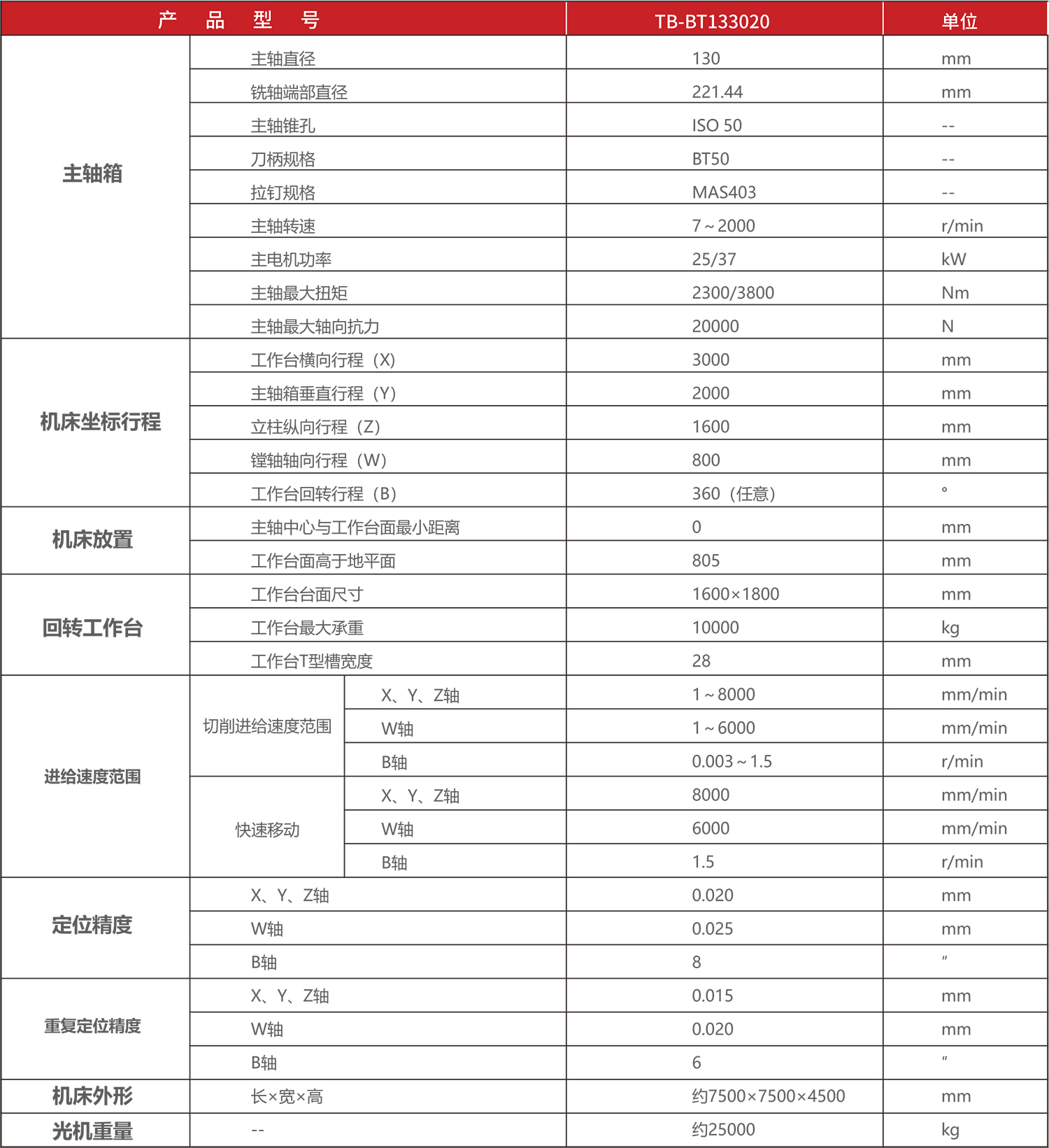

技術參數
